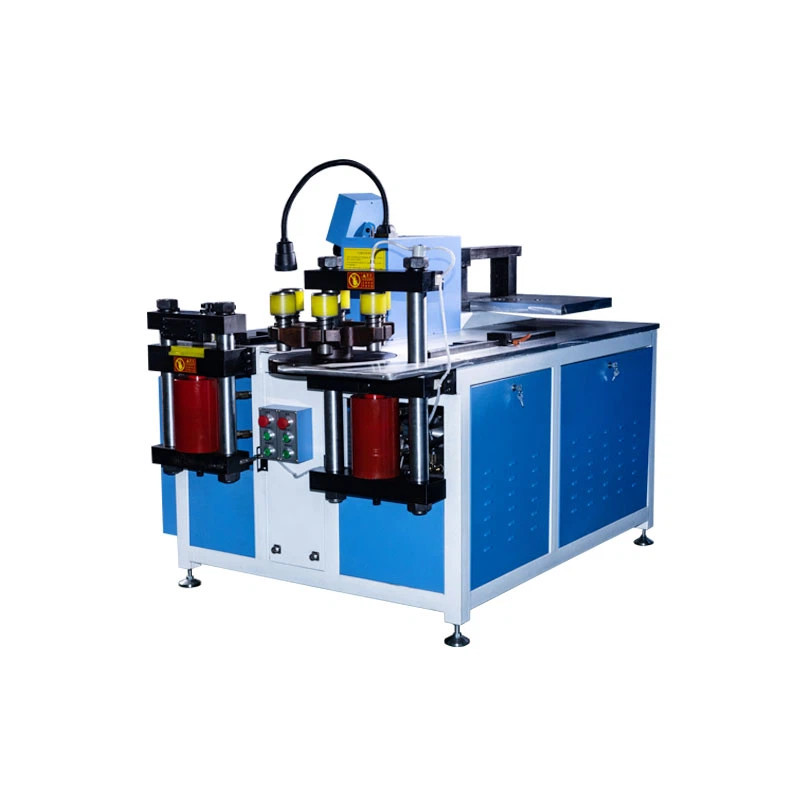

बहु कार्य बसबार प्रसंस्करण मशीन
बसबार कटिंग, पंचिंग और झुकने वाली मशीन एक डबल - लेयर प्लेटफॉर्म डिज़ाइन को अपनाती है, और तीन स्टेशन एक -दूसरे के साथ हस्तक्षेप किए बिना एक साथ काम कर सकते हैं। ऑपरेशन सरल है, और हाइड्रोलिक तेल पूरे हाइड्रोलिक सिस्टम को प्रदूषण से बचाने के लिए फिल्टर के माध्यम से तेल टैंक में प्रवेश करता है। स्टेनलेस स्टील का तेल टैंक यह सुनिश्चित करता है कि हाइड्रोलिक तेल को खुरचकर और बिगड़ता नहीं है, हाइड्रोलिक तेल और विभिन्न सील के सेवा जीवन का विस्तार करता है।
विवरण
उत्पाद विवरण
मल्टी फ़ंक्शन बसबार प्रोसेसिंग मशीन एक मेक्ट्रोनिक्स उपकरण है जिसका उपयोग विशेष रूप से विद्युत उद्योग और पावर इंजीनियरिंग में किया जाता है, जो तांबे और एल्यूमीनियम जैसे गैर -धातु बसबारों को सटीक रूप से संसाधित कर सकता है।
कार्यात्मक इकाई: तीन बुनियादी कार्य शामिल हैं: छिद्रण, कतरनी, और झुकना, विभिन्न आकृतियों को पंच करना, सटीक रूप से लंबाई में कटौती करना, और विभिन्न कोणों पर झुकना। कुछ मॉडल जटिल बसबार उत्पादन की जरूरतों को पूरा करने के लिए ऊर्ध्वाधर झुकने और एम्बॉसिंग जैसे कार्यों से भी सुसज्जित हैं।
मुख्य लाभ: मल्टी - स्टेशन समानांतर संचालन दक्षता में काफी सुधार करता है; CNC सिस्टम प्रसंस्करण सटीकता सुनिश्चित करने के लिए उच्च - सटीक मोल्ड से सुसज्जित है; टच स्क्रीन/पैनल ऑपरेशन सरल है, और मापदंडों को प्रसंस्करण के लिए एक क्लिक के साथ इनपुट किया जा सकता है; एकाधिक सुरक्षा सुरक्षा डिजाइन, सुरक्षित और चिंता - मुफ्त ऑपरेशन; विभिन्न प्रसंस्करण आवश्यकताओं के अनुकूल होने के लिए मोल्ड रिप्लेसमेंट के माध्यम से फ़ंक्शन विस्तार प्राप्त किया जाता है।
संक्षिप्त वर्णन:

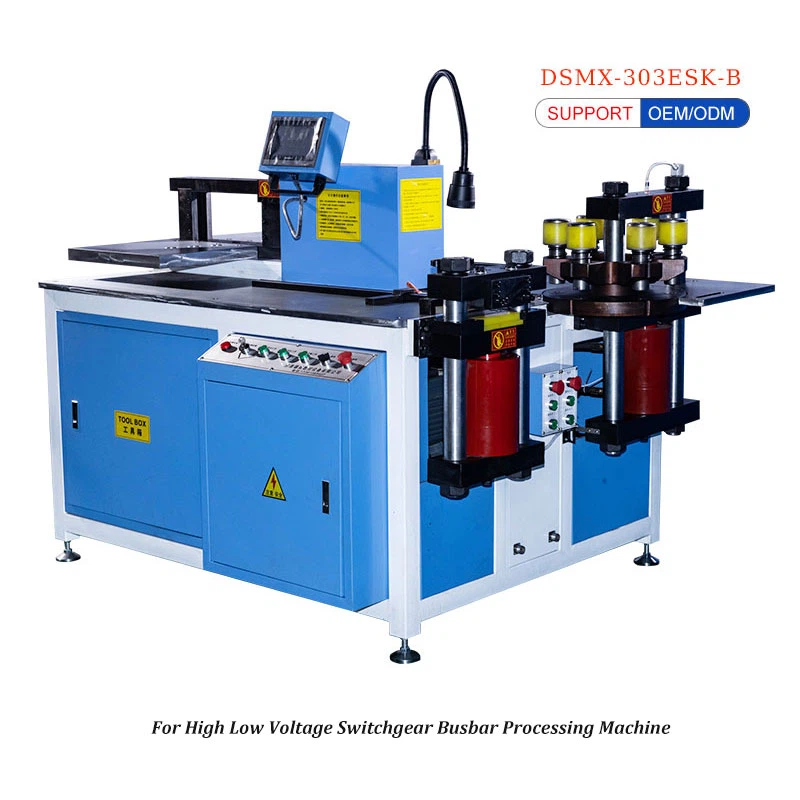

मॉडल: DSMX - 303ESK-B
चरित्र: 3 इकाई एक ही समय में काम कर सकती है।
पंचिंग यूनिट में 6punching मरने की स्थिति है।
ऑटो - झुकने की प्रक्रिया से पहले सामग्री की लंबाई की गणना करें।
आउटपुट फोर्स:
छिद्रण इकाई 300 kN
शियरिंग यूनिट 500 kN
झुकने वाली इकाई 300 kN
सामग्री का आकार: 15*160 मिमी
1। दूसरी परत प्लेट की मोटाई: 60 मिमी
2। पहली परत प्लेट की मोटाई: 20 मिमी
3। कतरनी सिलेंडर कुल टन भार: 50 टन, कुल व्यास: 200 मिमी
4। पंच सिलेंडर: कुल व्यास: 150 मिमी
5। टर्नटेबल: आकार: 400 × 47 × 135 मिमी (लंबाई × चौड़ाई × ऊंचाई)
विशिष्ट विवरण
बहु कार्य बसबार प्रसंस्करण मशीन

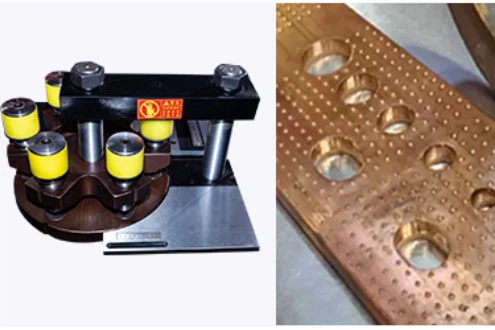

# पंचिंग समारोह
उपयुक्त उपकरणों के साथ संयोजन में, पंचिंग इकाई बसबार में गोल, आयताकार और वर्ग छेद या विशेष आकृतियों का उत्पादन कर सकती है।
# कट फंक्शन
शीयरिंग यूनिट एक डबल - कॉलम संरचना को अपनाती है, जो कतरनी सामग्री के दौरान अपशिष्ट का उत्पादन नहीं करती है और कुशल और टिकाऊ होती है।

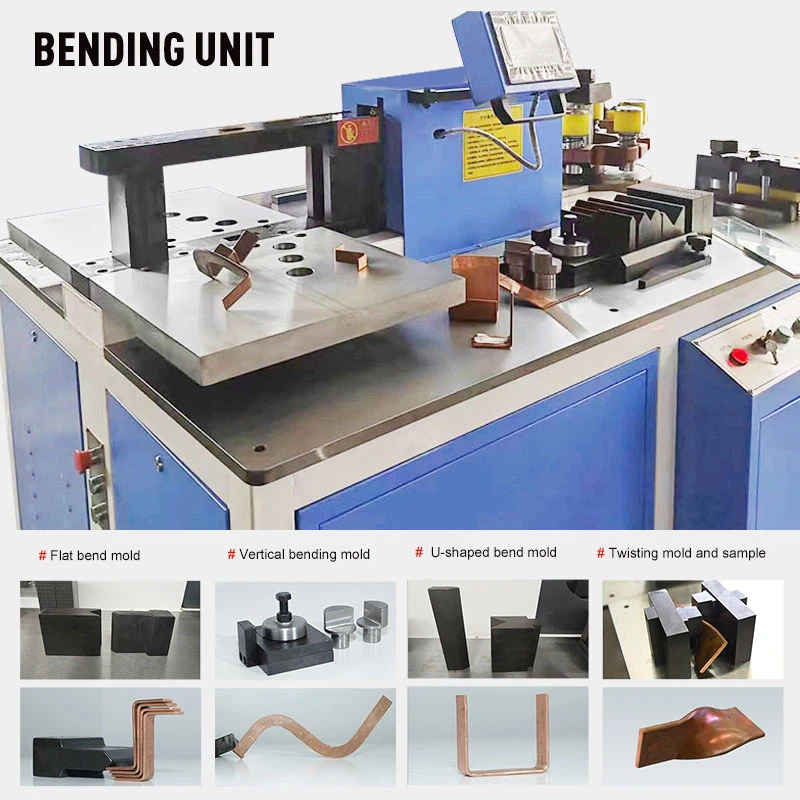

# झुकने का कार्य
झुकने वाली इकाई क्षैतिज, ऊर्ध्वाधर, z - के आकार का और विशेष - आकार के झुकने का समर्थन करती है, और मोल्ड को बदलकर स्विच किया जा सकता है। पीएलसी इंटेलिजेंट कंट्रोल से लैस, इसे संचालित करना आसान है। स्वतंत्र प्लेटफ़ॉर्म डिज़ाइन तीन इकाइयों को समानांतर में काम करने में सक्षम बनाता है।
# पीएलसी मशीनिंग नियंत्रण
पीएलसी मशीनिंग नियंत्रण: सीएनसी मशीनिंग में उच्च परिशुद्धता है, जो भागों मशीनिंग की स्थिरता और सटीकता सुनिश्चित करता है।
नियंत्रण कक्ष और मानव - मशीन इंटरफ़ेस: सॉफ्टवेयर संचालित करना आसान है और इसमें स्टोरेज फ़ंक्शन है। यह आमतौर पर उपयोग किए जाने वाले मशीनिंग मापदंडों और संचालन प्रक्रियाओं को बचा सकता है, बार -बार संचालन की सुविधा प्रदान कर सकता है, और उत्पादन दक्षता में सुधार कर सकता है
नमूना प्रदर्शन

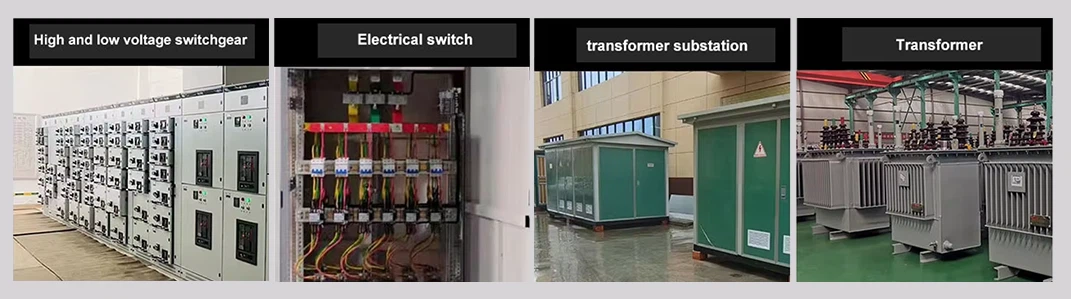

अनुप्रयोग क्षेत्र
उच्च और निम्न वोल्टेज स्विचगियर विनिर्माण: मल्टी फ़ंक्शन बसबार प्रसंस्करण मशीन विद्युत कनेक्शन और स्थापना आवश्यकताओं को सुनिश्चित करने के लिए बसबार और बसबार के सटीक प्रसंस्करण।
सबस्टेशन निर्माण: उपकरणों के बीच विश्वसनीय विद्युत संबंध प्राप्त करने के लिए विभिन्न विनिर्देशों के बसबारों का उत्पादन।
बस डक्ट प्रोडक्शन: असेंबली को पूरा करने और आवश्यकताओं का उपयोग करने के लिए पूरी तरह से बसबार काटने, छिद्रण और झुकना।
इलेक्ट्रिकल स्विच विनिर्माण: स्विच के विद्युत और यांत्रिक प्रदर्शन को सुनिश्चित करने के लिए बसबार कनेक्शन भागों का प्रसंस्करण।
संचार उपकरण विनिर्माण: विशेष प्रसंस्करण आवश्यकताओं को पूरा करने के लिए पावर बसबार की सटीक प्रसंस्करण।
